ZYNQ7035、7045电源设计

---

1 参考文档

《DS191：Zynq-7000 SoC (Z-7030, Z-7035, Z-7045, and Z-7100)： DC and AC Switching Characteristics Data Sheet》

《UG933：Zynq-7000 SoC PCB Design Guide》

《UG476：7Series_Transceivers》

《UG865：Zynq-7000 SoC Packaging and Pinout Product Specification》

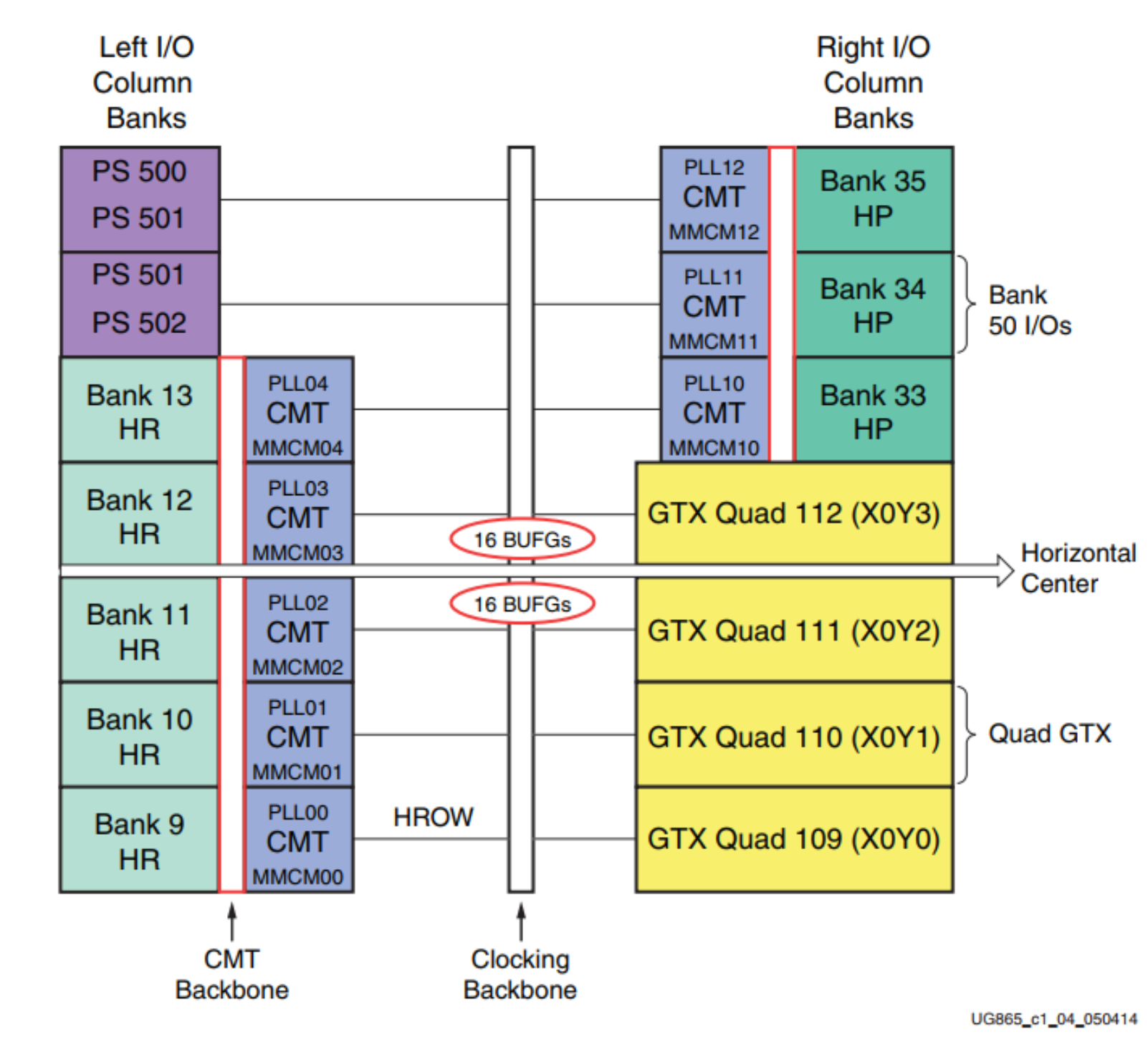

2 ZYNQ BANK划分

FFG676封装：

1. HR I/O banks 9, 10和11没有引出。
2. 所有HP I/O bank全部引出。
3. GTX Quads 109和110 没有引出。
4. 所有PS Bank全部引出。

FFG900封装：

1. HR I/O Bank 9部分引出。
2. 所有HP I/O Bank全部引出。
3. 所有GTX Quads全部引出。

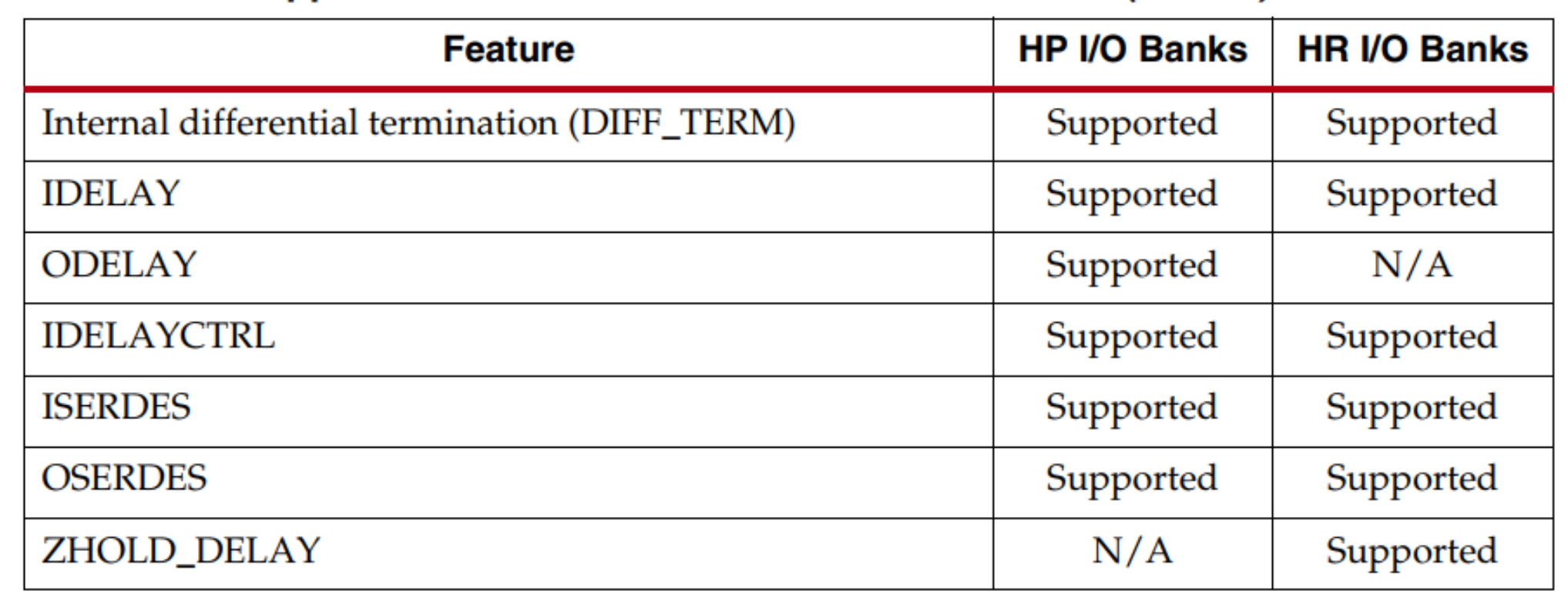

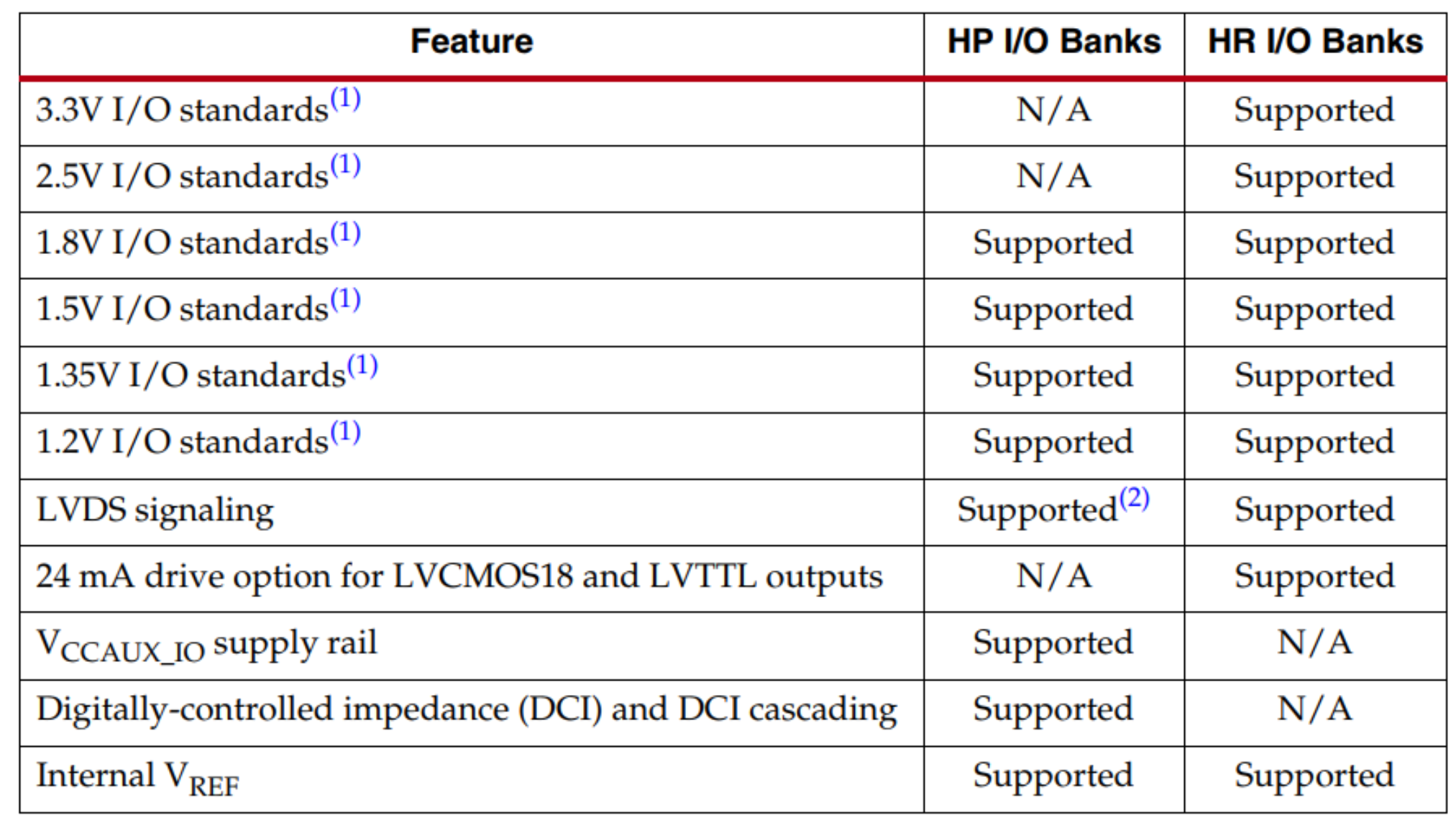

4. 所有PS Bank全部引出。 HR和HP I/O 电压支持特征

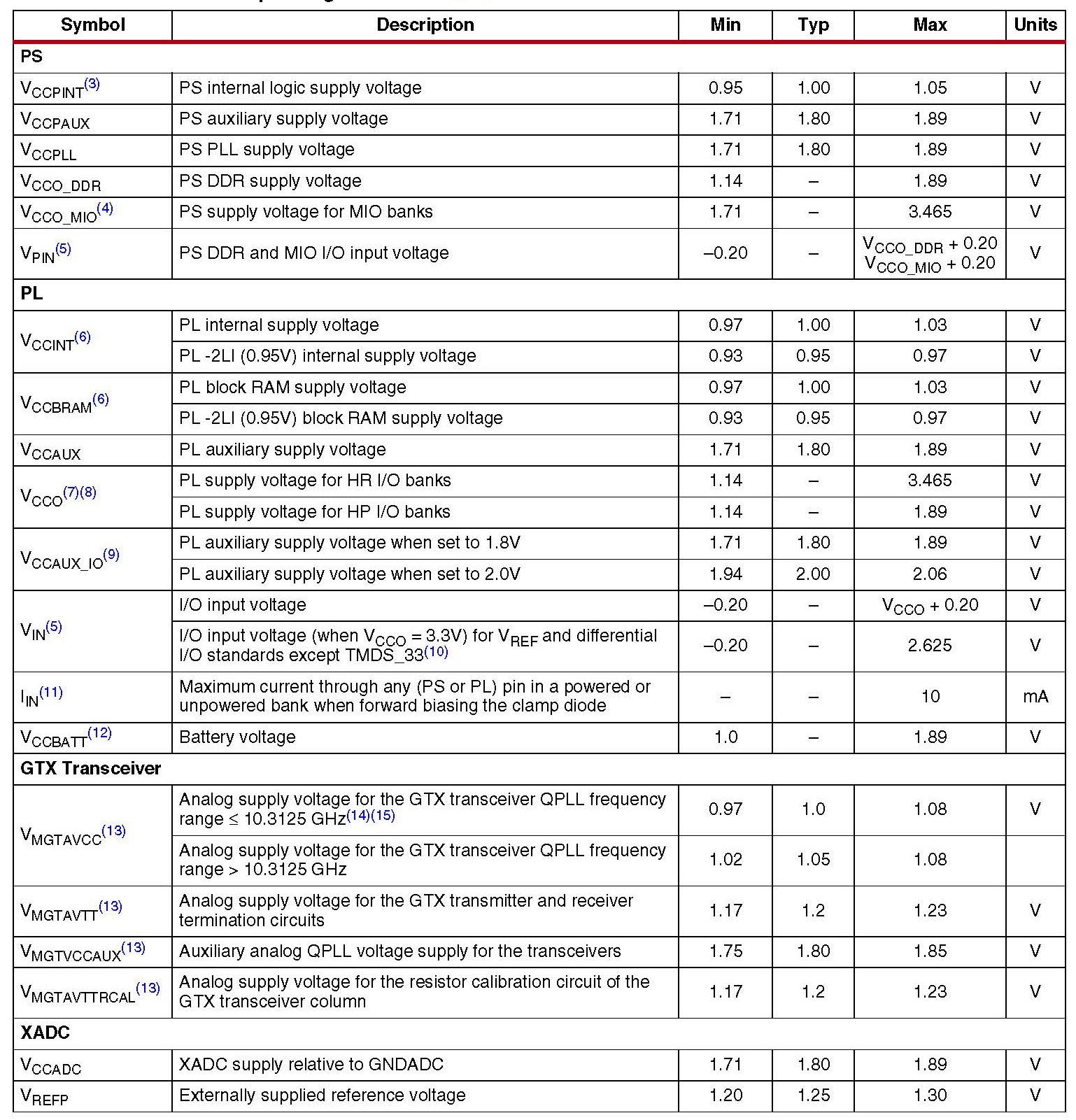

3 官方建议供电电压

注意：1. PS和PL电源共地；所有电压都是对地。2. 详细电源分配设计请参考《UG933：Zynq-7000 SoC PCB Design Guide》。3. 当PS工作频率在1GHz或者当DDR工作在1333Mb/s，VCCPINT电压范围为0.97V～1.03V。4. VCCINT和 VCCBRAM使用同一电源。5. VCCBATT使用比特流加密时才需要。如果不使用电池，请将 VCCBATT 接地或 VCCAUX。

4 上电顺序

PS上电时序：

PS VCCO包括VCCO_MIO0、VCCO_MIO1和VCCO_DDR

PL上电时序：

VCCINT->VCCBRAM->VCCAUX->VCCAUX_IO->VCCO

如果VCCINT和VCCBRAM使用的是同一个电源，可以同时上电；

如果VCCAUX和VCCAUX_IO、VCCO使用的是同一个电源，可以同时上电；

VCCPINT和VCCINT可以使用同一个电源，可以同时上电；

GTX上电时序：

VCCINT->VMGTAVCC->VMGTAVTT

或者

VMGTAVCC->VCCINT->VMGTAVTT

VMGTVCCAUX没有时序要求。

VMGTAVCC和VCCINT可以同时上电。

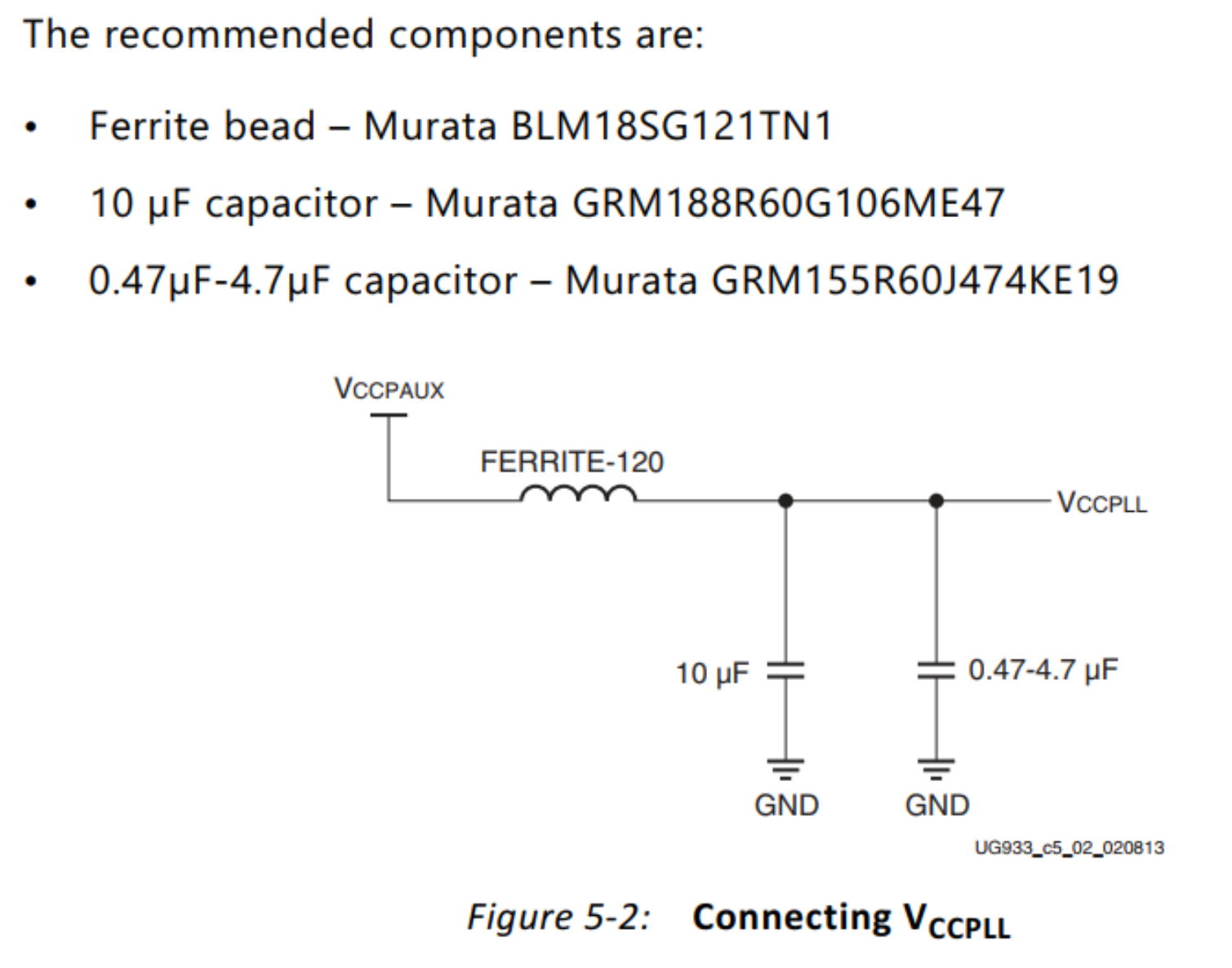

VCCPLL供电设计

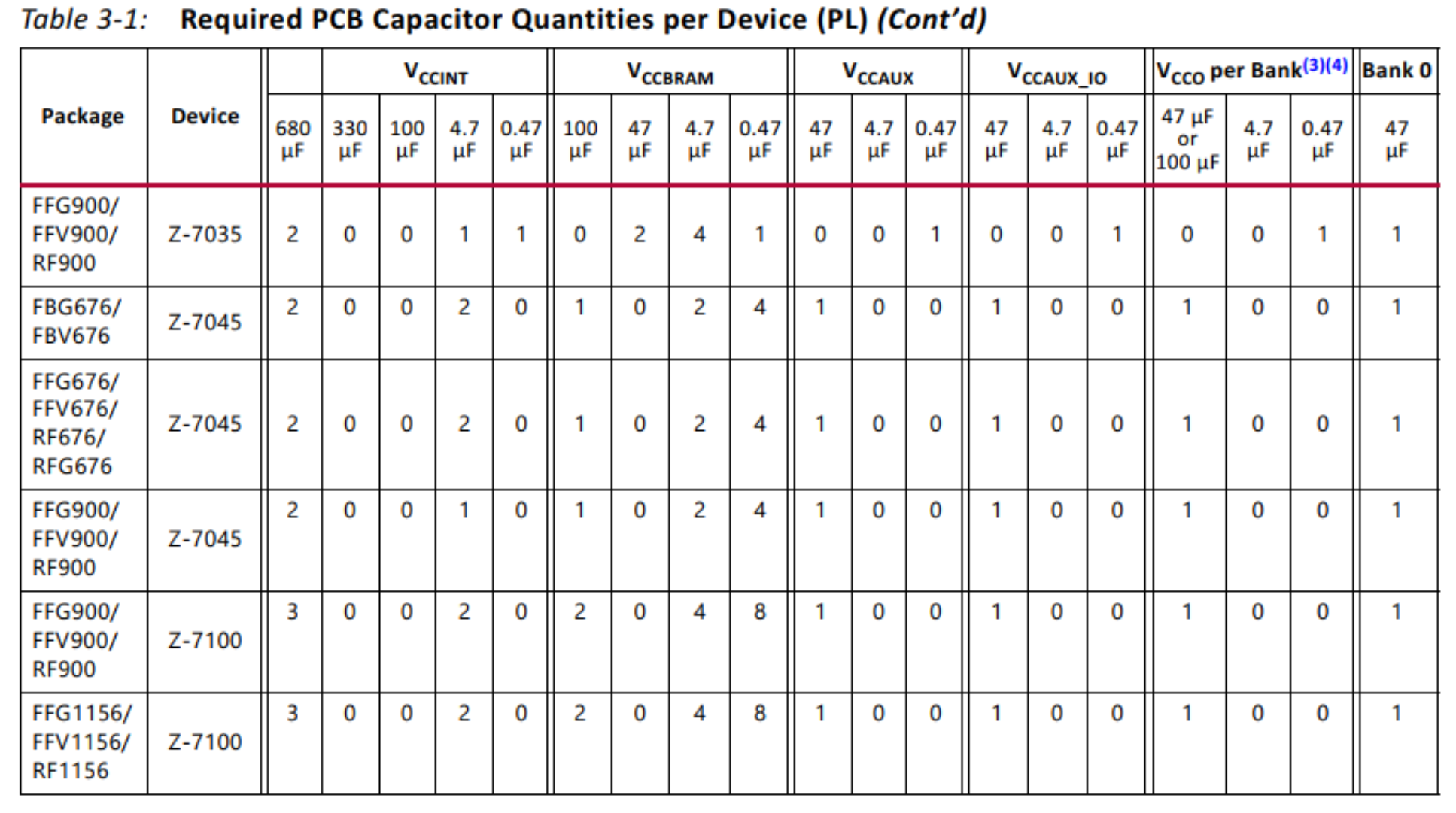

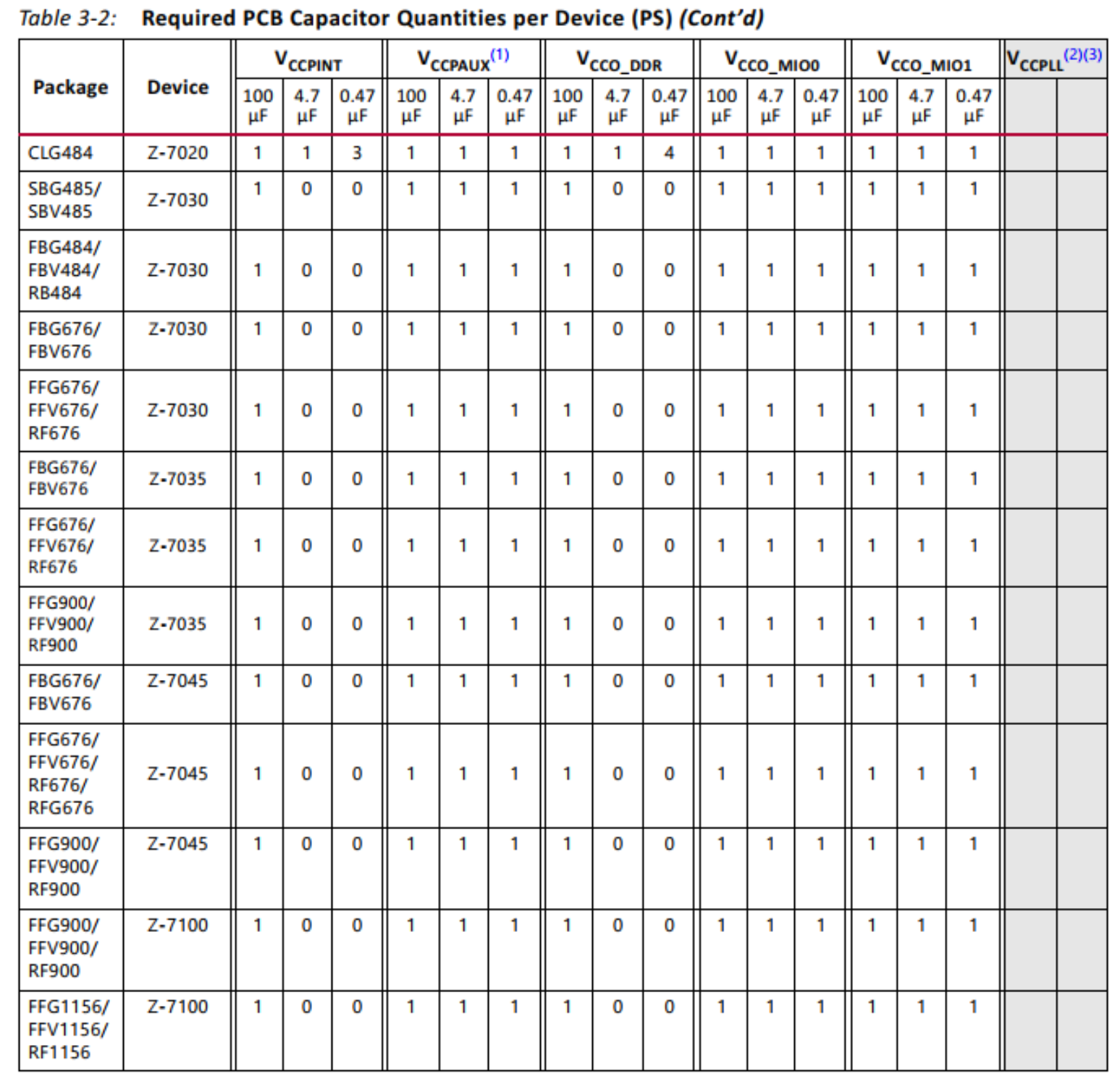

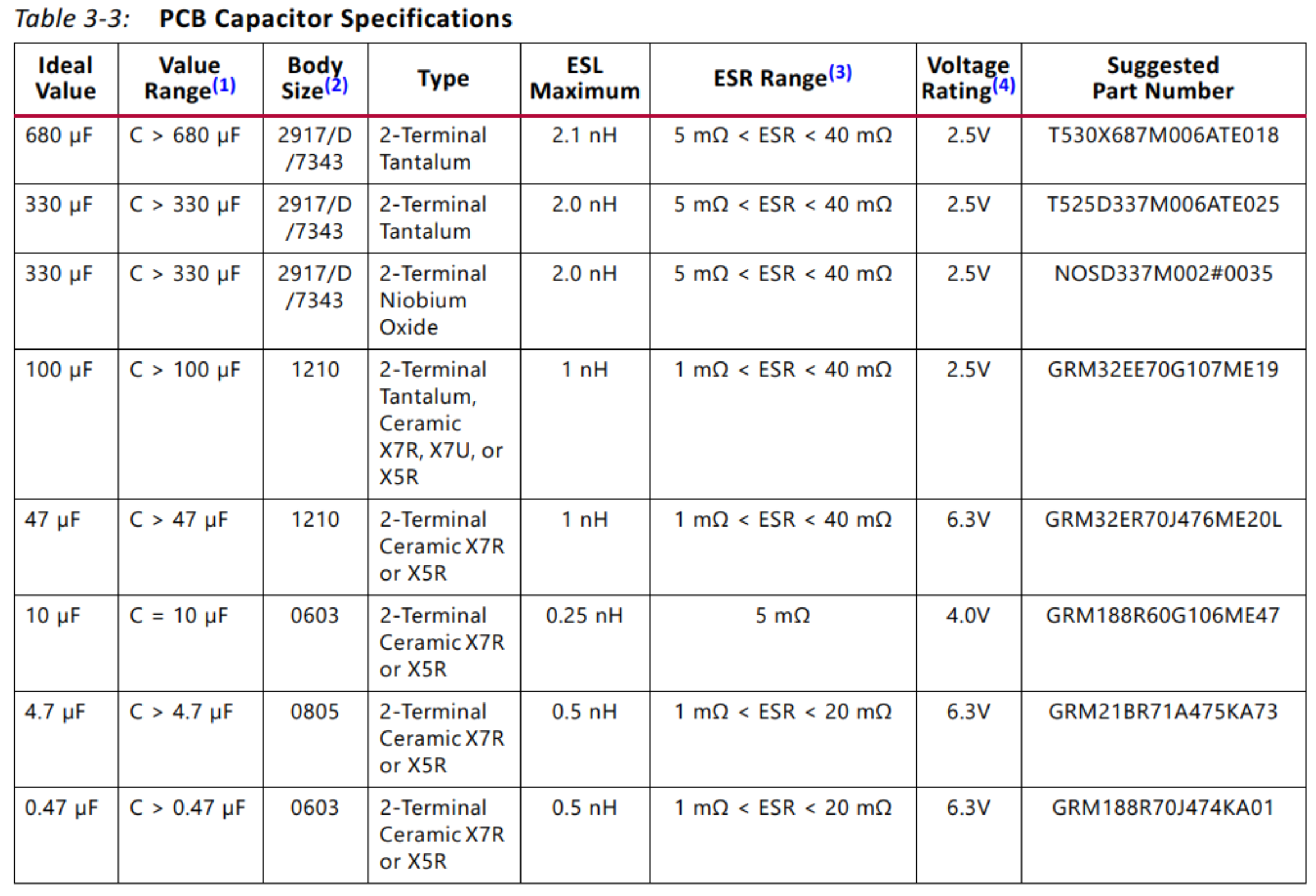

5 去耦电容设计
