BU-61865/61580使用手册

1 1553B总线协议

1.1 总线连接方式(拓扑结构)

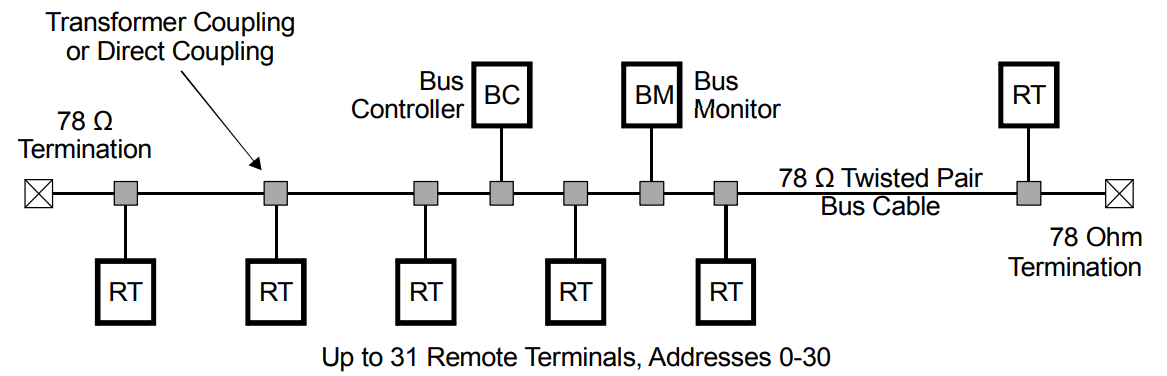

1553B总线连接图

1.2 编码形式

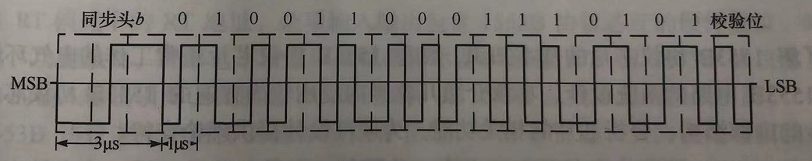

1553B总线编码图

1.3 消息类型

1.3.1 BC模式消息格式

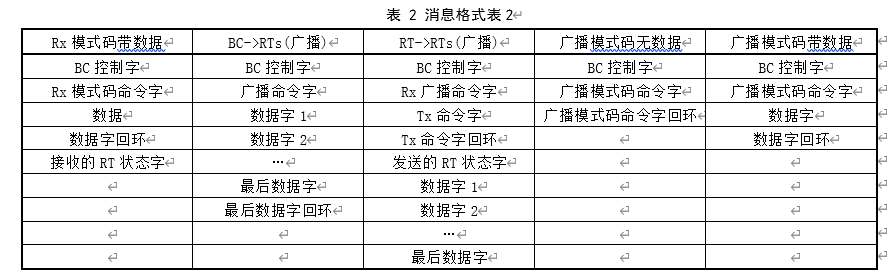

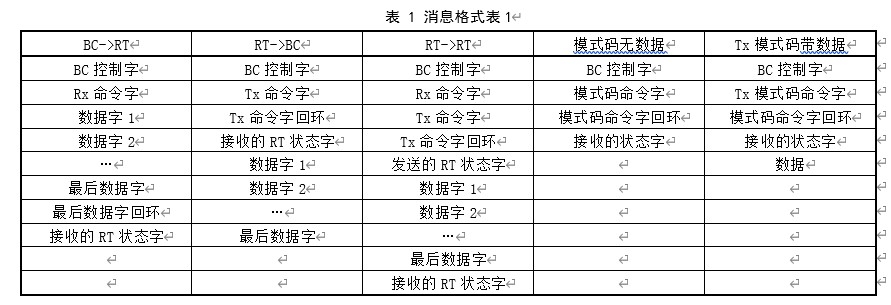

消息格式表1 消息格式表2

1.4 数据字类型

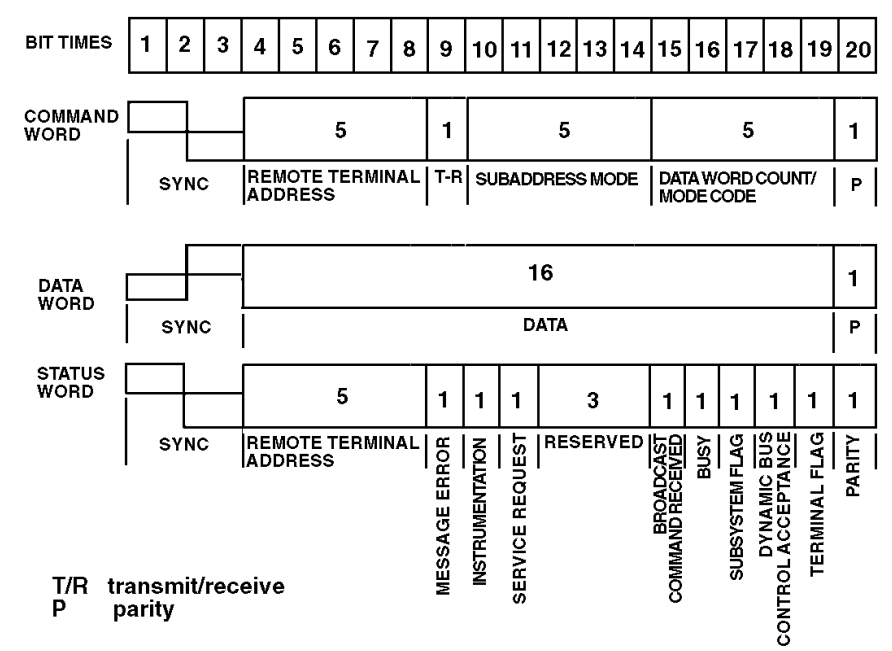

1553B总线数据字格式图

2 BU-61865数据手册

2.1 芯片原理框图和硬件设计

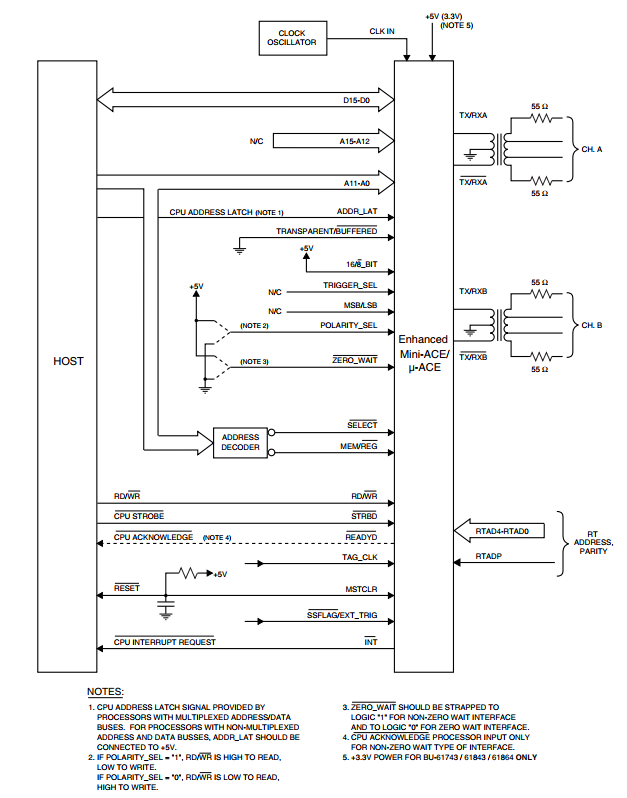

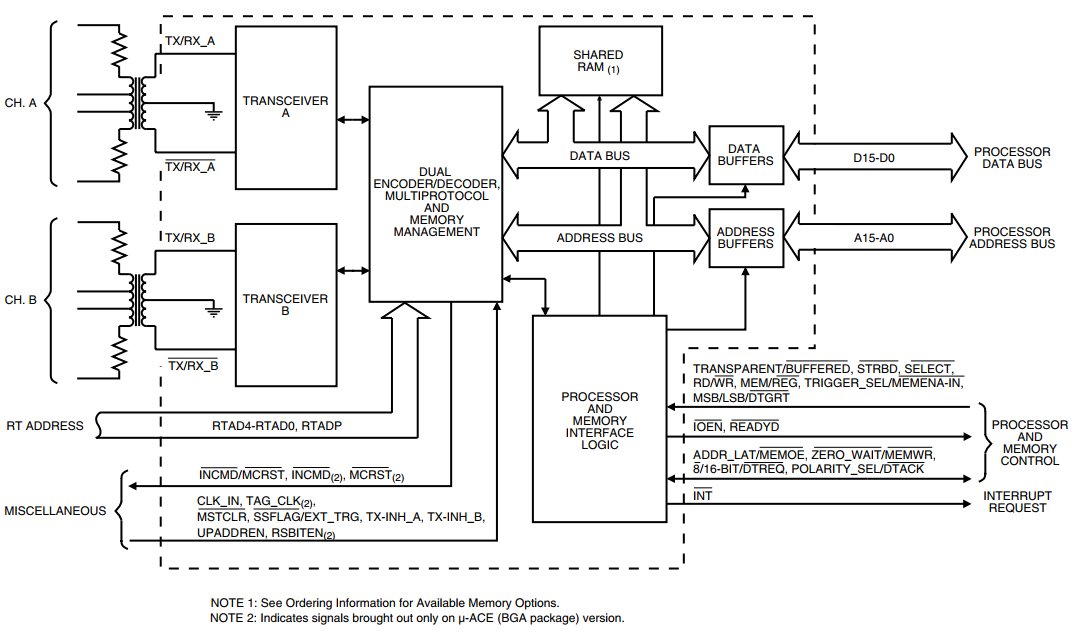

BU-61865原理框图 BU-61865硬件设计原理框图

2.2 芯片读写时序

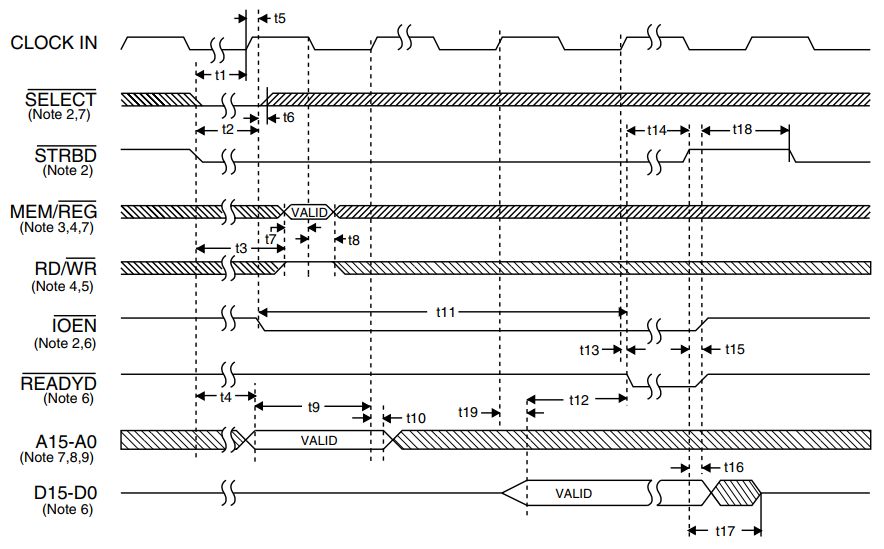

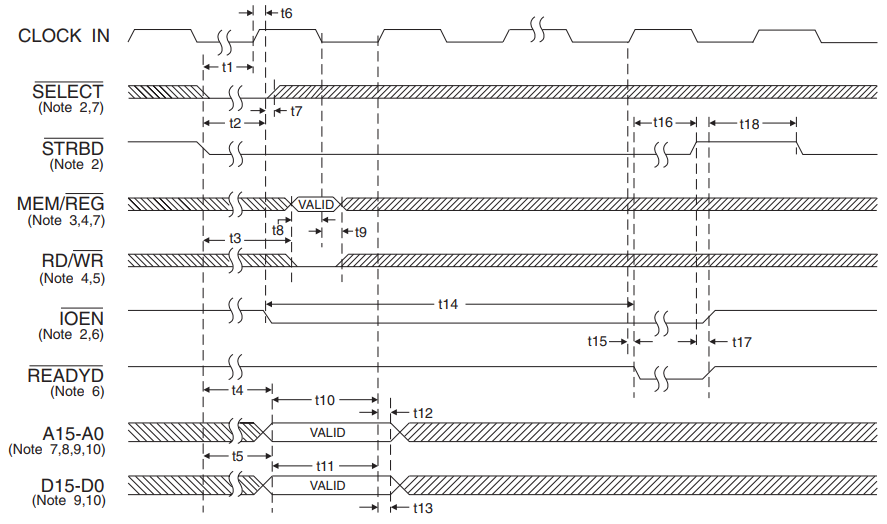

BU-61865总线读时序图 BU-61865总线写时序图

2.3 芯片寄存器

注：BU-61865/BU-61580寄存器详细定义请见《BU-61865_BU6-61580寄存器速查手册》；

2.4 存储器

2.4.1 BC模式下RAM内存结构

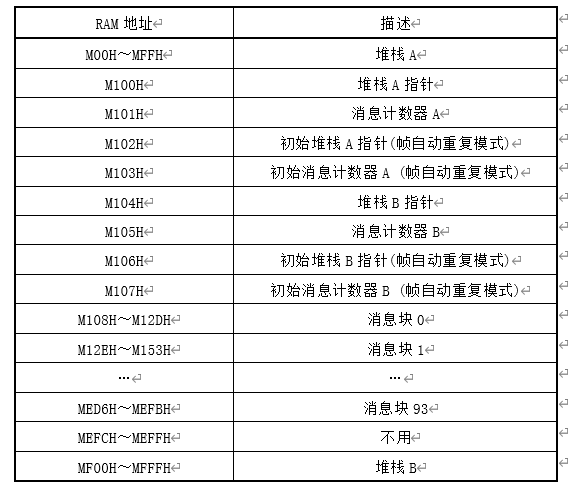

BC模式下RAM内存结构

2.4.2 RT模式下RAM内存结构

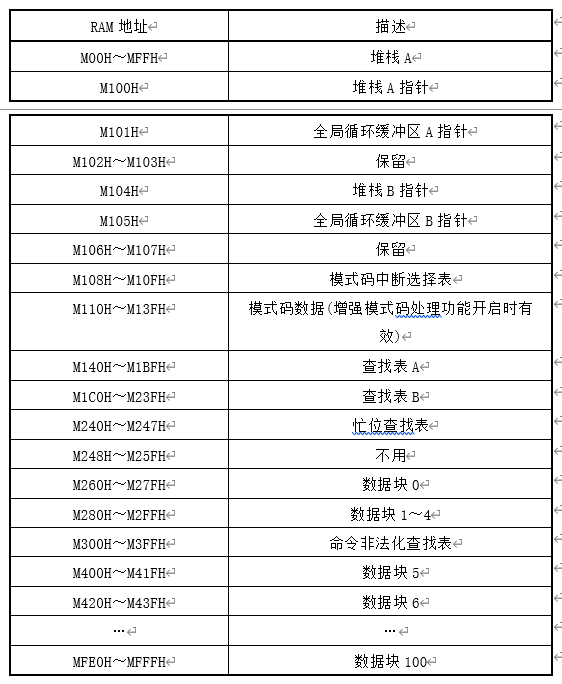

RT模式下RAM内存结构

3 BC模式

3.1 BC初始化流程

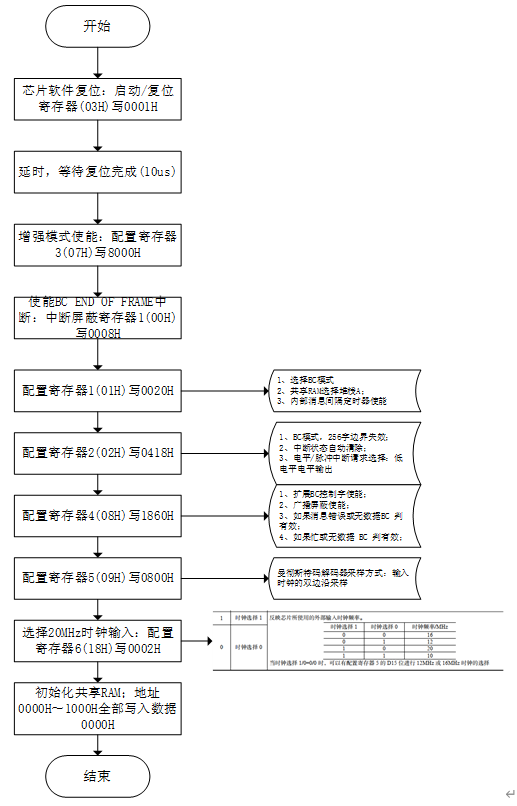

BC初始化流程

3.2 BC发送流程

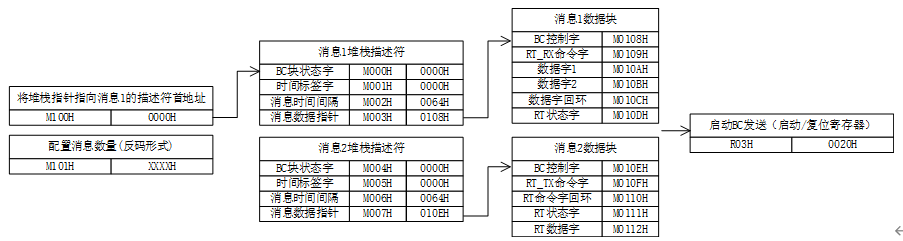

BC发送流程

3.3 BC发送示例

3.3.1 BC->RT

3.3.1.1 配置数据

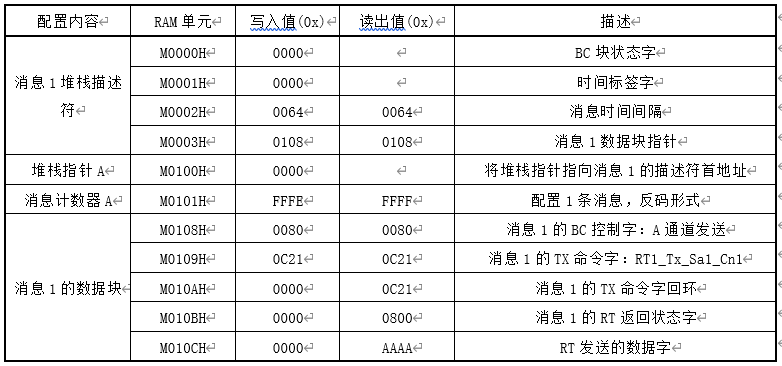

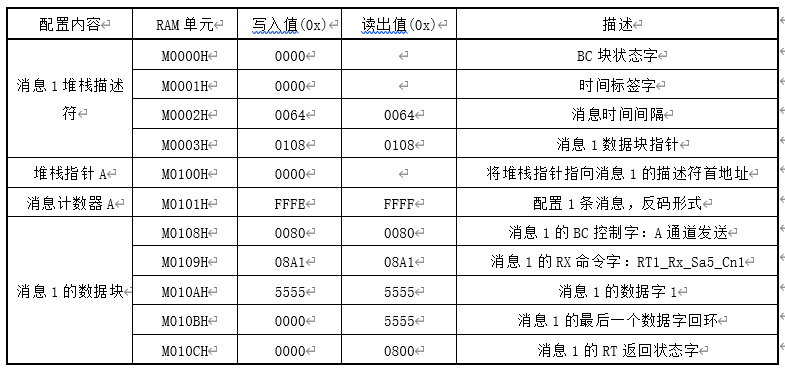

配置数据

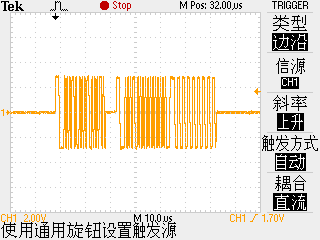

3.3.1.2 波形

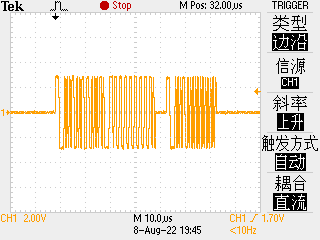

3.3.2 RT->BC

3.3.2.1 配置数据

配置数据

3.3.1.2 波形

3.3.3 RT->RT

待补充......

5 MT模式

待补充......

6 参考文献

《BU61865 Datasheet》-DDC

《BU61580 Datasheet》-DDC

《MIL-STD-1553 Designer’s Guide》-DDC

《Enhanced Miniature Advanced Communications Engine Users Guide MN-6186X-001 Volume 1 - Architectural Reference》-DDC

《Enhanced Miniature Advanced Communications Engine User's Guide Volume 2 - Hardware Reference》-DDC

《1553B总线技术应用与开发》-科学出版社：中国电子技术集团公司第五十八研究所
